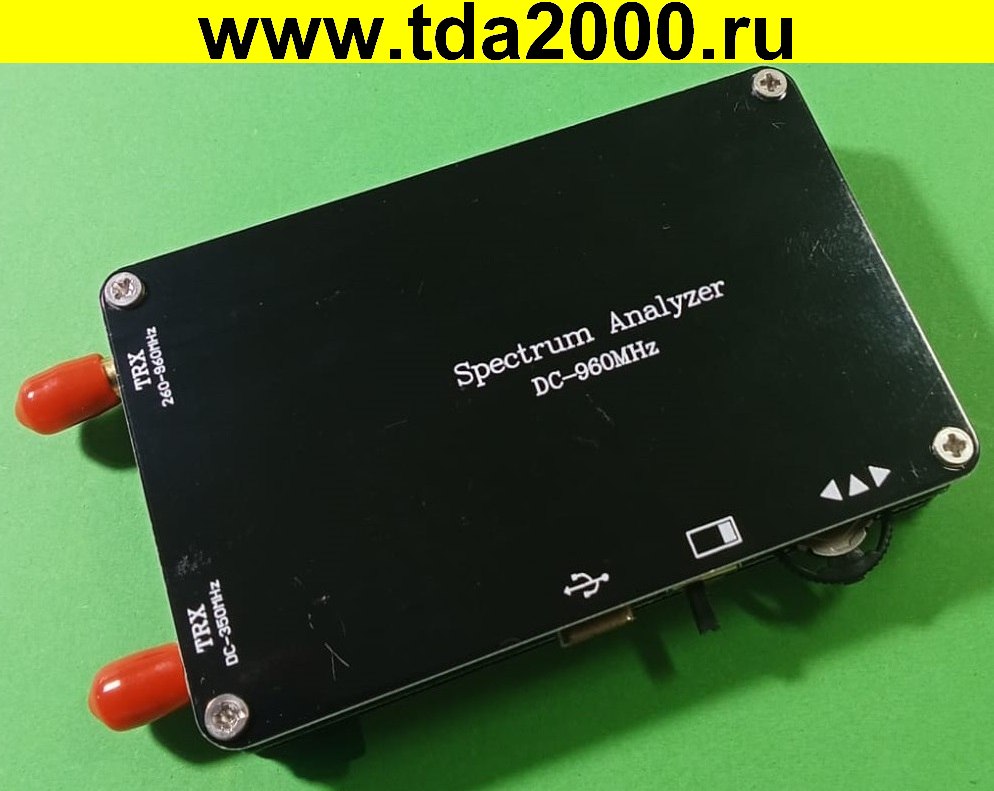

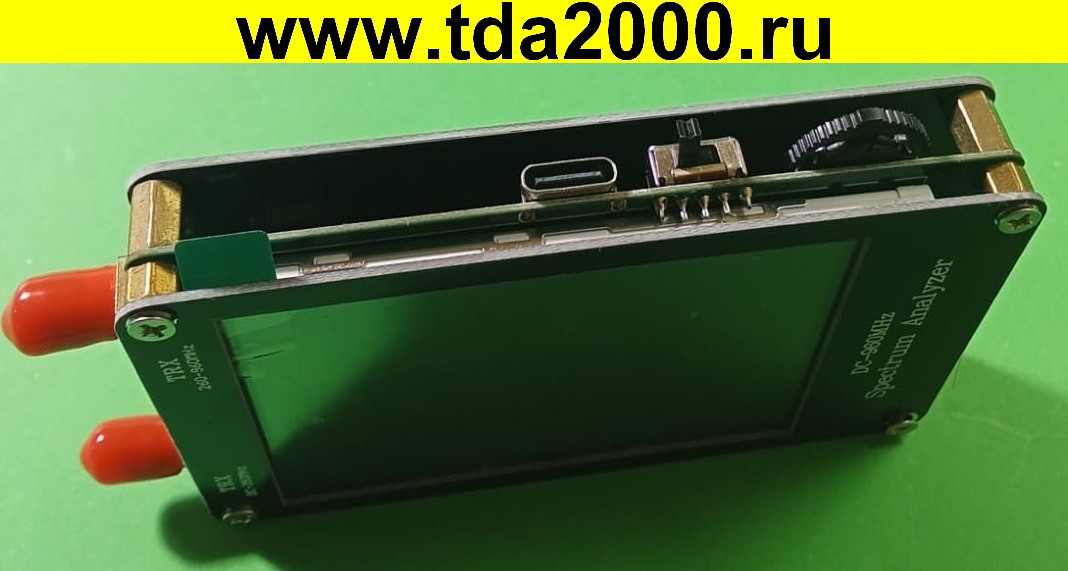

Анализатор спектра DC-960 МГц со встроенным Генератором сигналов

Генератор сигналов анализатора спектра можно использовать как генератор сигналов с двумя частотными выходами: синусоидальный выход MF/HF/VHF для 0,1–350 МГц и прямоугольный выход UHF для 240–960 МГц. Используется для автоматического самотестирования и калибровки низкого входного сигнала.
Инструкция по эксплуатации
Настроить выходную частоту и мощность генератора в меню анализатора спектра.
Например, для режима СВЧ (выход прямоугольной волны) диапазон выходной частоты — от 240 МГц до 960 МГц, выходной уровень
выбирается с переменным шагом от -38 дБм до +13 дБм.

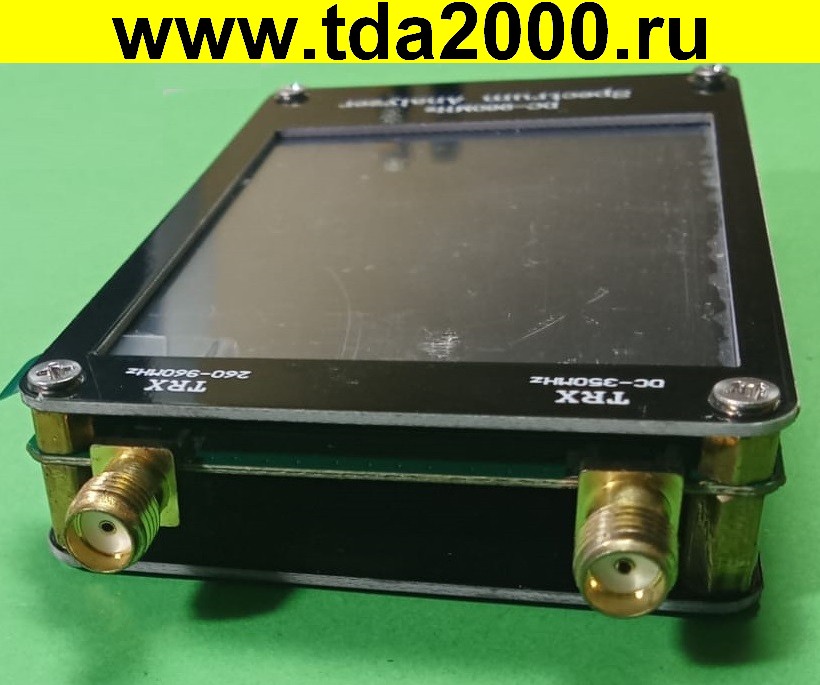

Обеспечить надёжный контакт кабелей исследуемого оборудования с разъёмами прибора.
При сильном превышении уровня входного сигнала на экране устройства возникает предупреждающая надпись «Dynamic range exceeded
— в этом случае корректное отображение уровня входного сигнала невозможно, необходимо увеличить уровень ослабления сигнала внешними аттенюаторами.
Калибровка
Использовать встроенный генератор калибровочного сигнала для автоматического самотестирования и калибровки низкого входного сигнала.

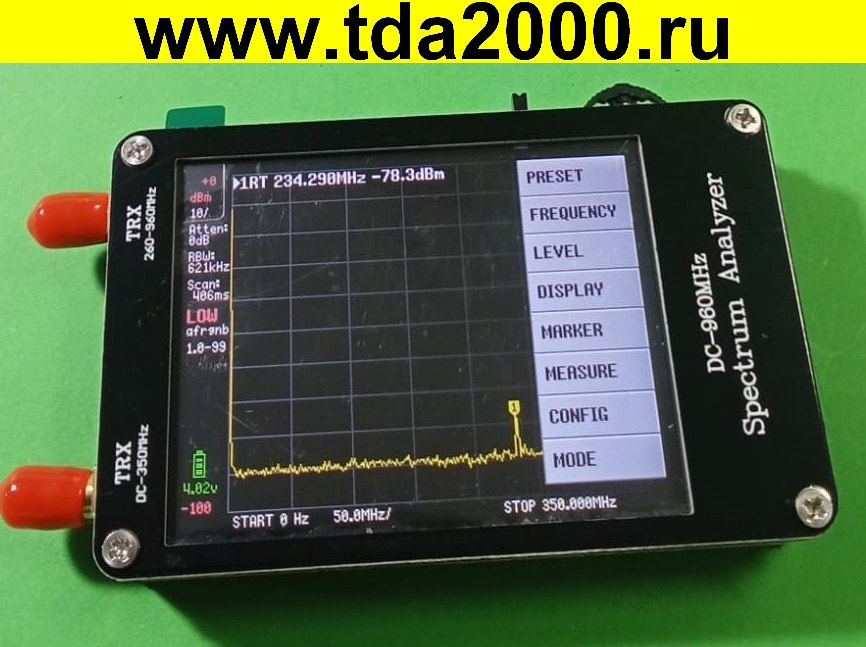

Например, в меню анализатора спектра активируется позиция «Calibrate» («Калибровка») — наблюдаемая
на экране произвольная линия спектра должна превратиться в горизонтальную линию.
Калибровку нужно повторить, если выставленные по умолчанию параметры генератора будут изменены пользователем.
Описание:
* Разрешение дисплея 320*240 пикселей
* Диагональ экрана 2,8 дюйма
* Резистивное сенсорное управление
* Управление переключателем толчкового переключателя
* Управление последовательным портом USB
* Защита портов от электростатического разряда (V0.3.1 _ E)
Характеристики режима ВЧ:
* Диапазон входных частот от 100 кГц до 350 МГц
* Входное сопротивление 50 Ом, когда входное затухание установлено на 10 дБ или более.
* Выбираемое ручное и автоматическое затухание на входе от 0 дБ до 31 дБ с шагом 1 дБ
* Абсолютный Максимальный входной уровень без затухания + 10 дБм
* Абсолютная Максимальная входная мощность с ослаблением 30 дБ + 20 дБм в течение короткого периода
* Точка перехвата входа продуктов модуляции третьего порядка (IIP3) с затуханием 0 дБ + 15 дБм
* Точка сжатия 1 дБ при + 2 дБм с затуханием 0 дБ
* Разрешение детектора мощности 0,5 дБ и линейность по отношению к частоте +/-1 дБ
* Абсолютная Точность уровня мощности после калибровки уровня мощности +/- 1 дБ
* Самый низкий различимый сигнал при полосе пропускания 30 кГц-102 дБм
* Точность частоты равна выбранной полосе пропускания разрешения
* Фазовый шум-90 дБ/Гц при смещении 100 кГц и-115 дБ/Гц при смещении 1 МГц
* Свободный динамический диапазон при использовании полосы пропускания с Разрешением 30 кГц 70 дБ
* Выбираемые вручную фильтры разрешения 3, 10, 30, 100, 300, 600 кГц. Автоматический выбор одного из 57 фильтров разрешения.
* На экране разрешение 145 или 290 точек измерения.
* Скорость сканирования более 1000 точек в секунду с использованием фильтров с наибольшим разрешением.
* Автоматическая оптимизация фактических точек сканирования для обеспечения охвата всего диапазона сканирования независимо от выбранной полосы пропускания разрешения
* Опция подавления шпоры для оценки того, генерируются ли определенные сигналы внутри или фактически присутствуют во входном сигнале.
Характеристики режима СВЧ:
* Диапазон входных частот от 240 МГц до 960 МГц
* Поскольку входной полосовой фильтр отсутствует, сильные сигналы за пределами диапазона от 240 до 960 МГц могут вызвать искажение сигналов в полосе
* Абсолютный Максимальный входной уровень без затухания + 10 дБм
* Входная Точка перехвата продуктов модуляции третьего порядка (IIP3)-5 дБм
* Точка сжатия 1 дБ при-6 дБм с затуханием 0 дБ
* Разрешение детектора мощности 0,5 дБ и линейность по отношению к частоте +/-1 дБ
* Абсолютная Точность уровня мощности после калибровки уровня мощности +/- 1 дБ
* Самый низкий различимый сигнал при полосе пропускания 30 кГц-115 дБм
* Точность частоты равна выбранной полосе пропускания разрешения
* Свободный динамический диапазон при использовании полосы пропускания с Разрешением 30 кГц 50 дБ
* Выбираемые (автоматические и ручные) фильтры разрешения 3, 10, 30, 100, 300 и 600 кГц
* Дополнительный входной аттенюатор от 25 дБ до 40 дБ, зависящий от частоты. Погрешность уровня мощности при активированном аттенюаторе увеличивается до +/- 15 дБ.
* На экране разрешение 145 или 290 точек измерения.
* Скорость сканирования более 1000 точек в секунду с использованием фильтров с наибольшим разрешением.
* Автоматическая оптимизация фактических точек сканирования для обеспечения охвата всего диапазона сканирования независимо от выбранной полосы пропускания разрешения
Спецификация эталонного генератора:
* Дополнительный прямоугольный выход с основным при-25 дБм, подключенным к высокому входу/выходу
* Частоту можно установить на 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц или 30 МГц.
Спецификация батареи:
* Время зарядки макс. 1 час при минимальном USB-порте 500 мА или USB-зарядном устройстве
* Работа от полностью заряженного аккумулятора не менее 2 часов

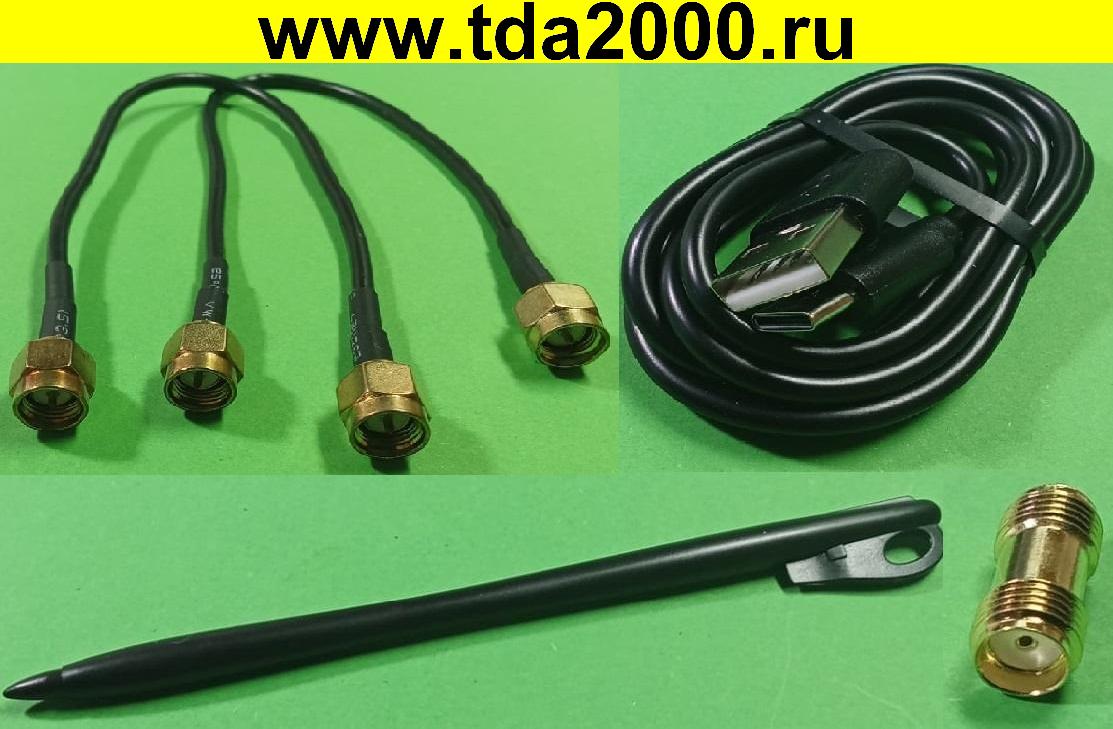

В комплект входит:
Анализатор спектра * 1
20 см SMA-SMA RG174 RF Cable * 2
USB-кабель для передачи данных Type-C * 1
Переходник SMA * 1
Стилус * 1
