АВ Таймер с симистором, с питанием от сети 220В (048)

Радиоконструктор из серии АВтоматика и телемеханика

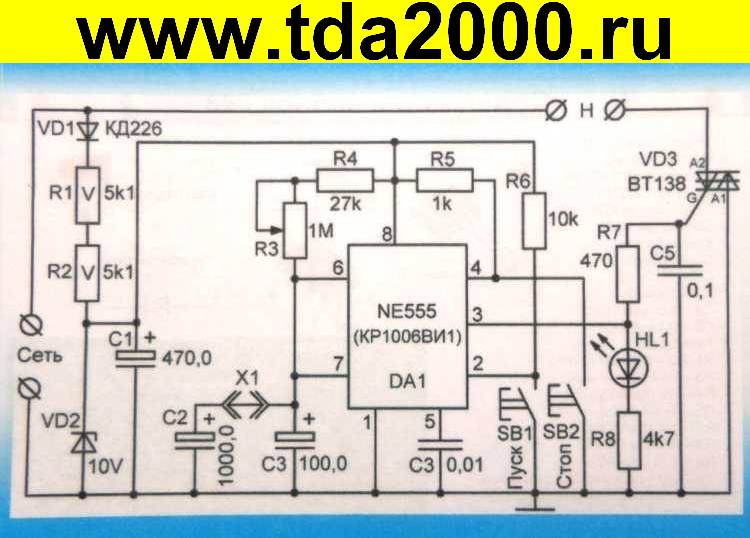

Основа — микросхема NE555, время выдержки от 2 секунд до 30 минут. Отличие в том, что исполнительным устройством служит не реле, а симистор ВТ138 с максимальным током 12 ампер, питание схемы осуществляется не от внешнего источника питания, а от сетевого напряжения. Соответственно, коммутация рассчитана на нагрузку, питающуюся от сети.
