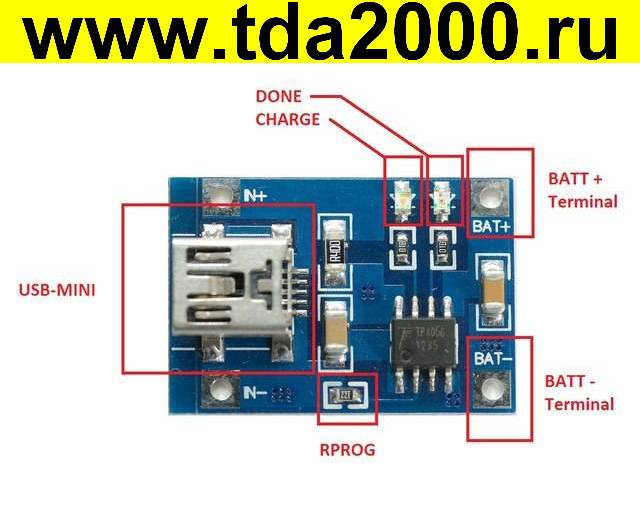

DC-DC преобразователь TP4056 Mini USB Автоматический для зарядки литиевых аккумуляторов

Микросхема TP4056 применяется в автономных линейных зарядных устройствах литий-ионных аккумуляторов с регулируемым током заряда до 1 А с тепловой защитой в корпусе SOP 8.
Малое количество внешних компонентов делают TP4056 идеально подходящей для портативных устройств.
Кроме того, TP4056 может работать в USB адаптерах.
Напряжение заряда фиксировано на уровне 4,2 В, а ток заряда может быть задан с помощью одного резистора.
TP4056 автоматически завершает цикл зарядки, когда ток заряда снижается до 1/10th

Ток заряда:1А (можно уменьшить заменив Rprog резистор
Точность зарядки:1.5%.
Входное напряжение:4.5 -5.5 В.
Полное напряжение заряда:4.2 В.
Светодиодный индикатор: красный-зарядка синий полностью заряжен.
Входной интерфейс Мини USB.
Рабочая температура:-10 ° до + 85 °.
Защита от обратной полярности: НЕТ.
Размер: 25X19X10 мм.
Ток заряда настроить путем изменения Rprog резистора
RPROG (k) IBAT (ма)
30 50
20 70
10 130
5 250
4 300
3 400
2 580
1.66 690
1.5 780
1.33 900
1.2 1000
