Генератор сигнала VGA (ЖК-Тестер, TEST GENERATOR)

Генератор сигналов для монитора (VGA генератор сигналов) — новая версия V2.1
В его основе лежит высокопроизводительный микроконтроллер, генерирующий различные высокоточные тестовые сигналы
с разным разрешением. Каждый сигнал может быть выведен в различных разрешениях

Область применения
Для ремонта мониторов, компаний по продаже цветных мониторов,
проверки подержанных мониторов, настройки проекторов и других целей, требующих VGA-сигнала.

Инструкция по использованию

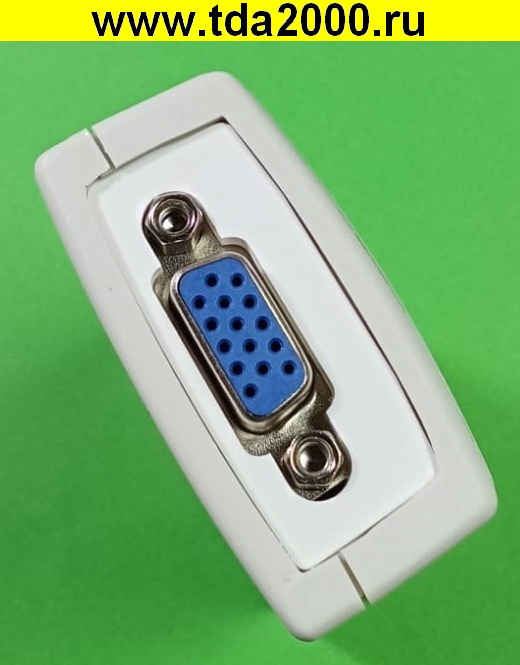

Просто подключите 15-контактный разъем монитора к устройству.
Включите питание, выберите сигнал (при нажатии кнопок будет звуковой сигнал) — управление чрезвычайно простое.

Одна кнопка ожидания (OFF): нажмите для перехода в режим ожидания.
Нажатие любой другой кнопки включает устройство.
Сигнал по умолчанию при включении — цветные квадраты (1024*768*60Гц).

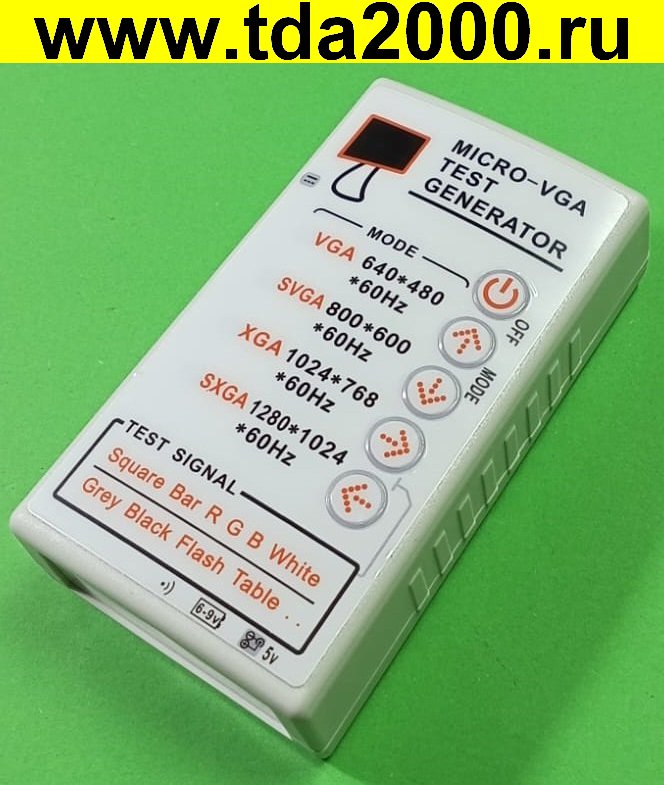

Две кнопки выбора сигнала (SIGNAL): позволяют циклически перебирать все тестовые сигналы
(можно отличить первый сигнал по звуковому сигналу кнопки).

Две кнопки выбора разрешения (MODE): позволяют выбрать одно из четырех разрешений
: 640*480; 800*600; 1024*768; 1280*1024. Частота обновления (кадровая частота) фиксирована — 60 Гц
(подходит как для CRT, так и для LCD мониторов).

Важные замечания

Если проверяемое устройство не поддерживает входной сигнал, оно покажет сообщение ‘Сигнал вне диапазона’. В этом случае может потребоваться выключить генератор сигналов, подождать несколько секунд, включить его снова и выбрать другой сигнал.

При наблюдении выходного сигнала с помощью осциллографа подключите нагрузочные резисторы 75 Ом
между выходами RGB и землей для получения корректной формы сигнала.

Информация о питании

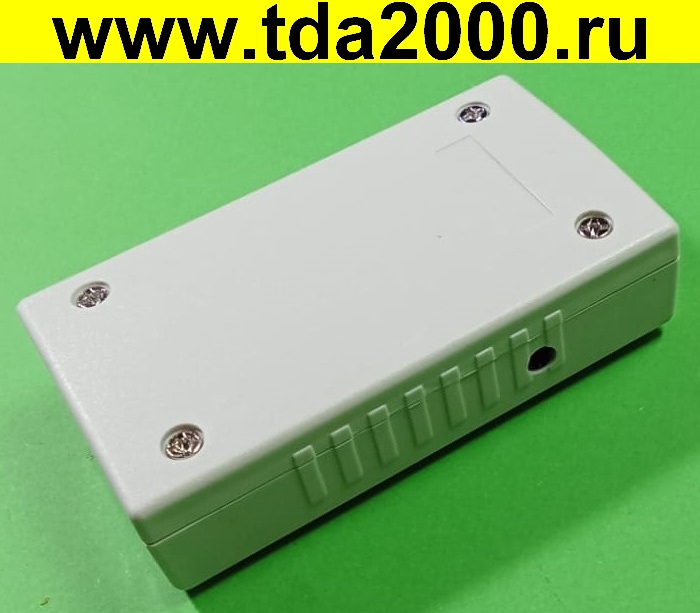

Устройство может работать от 9-вольтовой батареи типа ‘Крона’

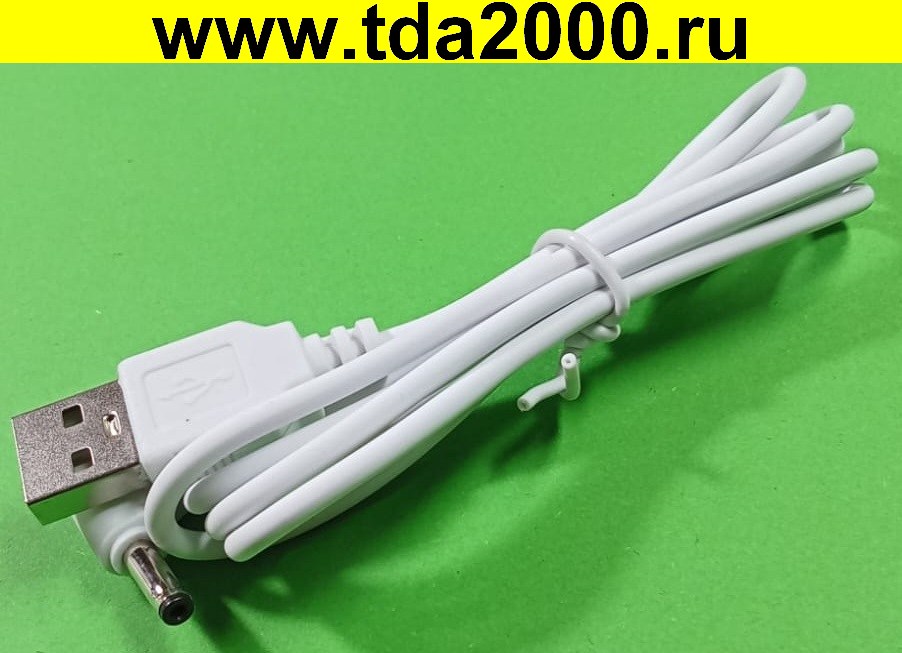

Также можно использовать внешний источник питания 5 В постоянного тока. Прилагаемый кабель USB-DC3.5
позволяет легко запитать устройство от сетевого адаптера с таким разъемом.
Полярность внешнего разъема питания: минус снаружи, плюс внутри.

Напряжение внешнего источника питания никогда не должно превышать 15 В! Имеется защита от переполюсовки.

Потребляемый ток: без нагрузки 4-13 мА; с нагрузкой 10-31 мА (зависит от выходного сигнала).
Ток в режиме ожидания: <3 мкА. Время автоматического отключения при отсутствии нагрузки: около 3 минут.
(При питании от внешнего источника автоматическое отключение не происходит.
Автоматическое отключение через 3 минуты без нагрузки работает только при питании от батареи).
