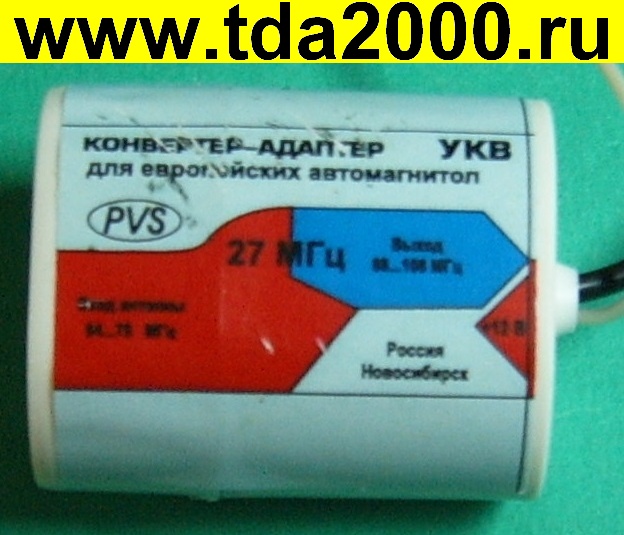

Конвертер УКВ-FM для европейских магнитол УКВ—>FM

Конвертер-адаптер УКВ-FM для авто магнитол с европейским диапазоном принимаемых частот 88-108МГц
Назначение:
Конвертер включается между антенной и радиоприемником. Радиосигнал от антенны поступает в конвертер. Конвертер преобразует (переносит) частоты УКВ радиостанций диапазона 65-74 МГц в нижнюю часть европейского диапазона 88-100 МГц. После подключения конвертера, приемник диапазона 88-100 МГц начинает принимать радиостанции диапазона 65-74 МГц (перенесенные в 88-100 МГц) дополнительно к уже принимаемым радиостанциям в диапазоне 100-108МГц.
Информация:
Имеется три стандарта радиовещания в диапазоне УКВ (FM):
65-74 МГц – отечественный (OIRT)
76-90 МГц – японский
88-108 – европейский (CCIR)
В Росси и странах СНГ радиостанции УКВ вещают в частотных диапазонах 65-74 МГц и в верхней части европейского диапазона 100-108 МГц. Нижняя часть европейского диапазона 88-100 МГц используется для телевизионного вещания.
Параметры:
Входной сигнал (с антенны) – 65-74 МГц
Входной сигнал (к приемнику) – 88-100/100-108 МГц
Разностная частота – 27 МГц (кварц)
Напряжение питания – 7…12 В
Ток потребления – 10 мА
Достоинства:
Кварцевая стабилизация разностной частоты преобразования (исключается плавание частоты)
Конвертер не замещает уже имеющиеся радиостанции в диапазоне 100-108 МГц, а дополнительно к ним подмешивает радиостанции диапазона 65-74 МГц, перенесенные в область 88-100 МГц
Подключение:

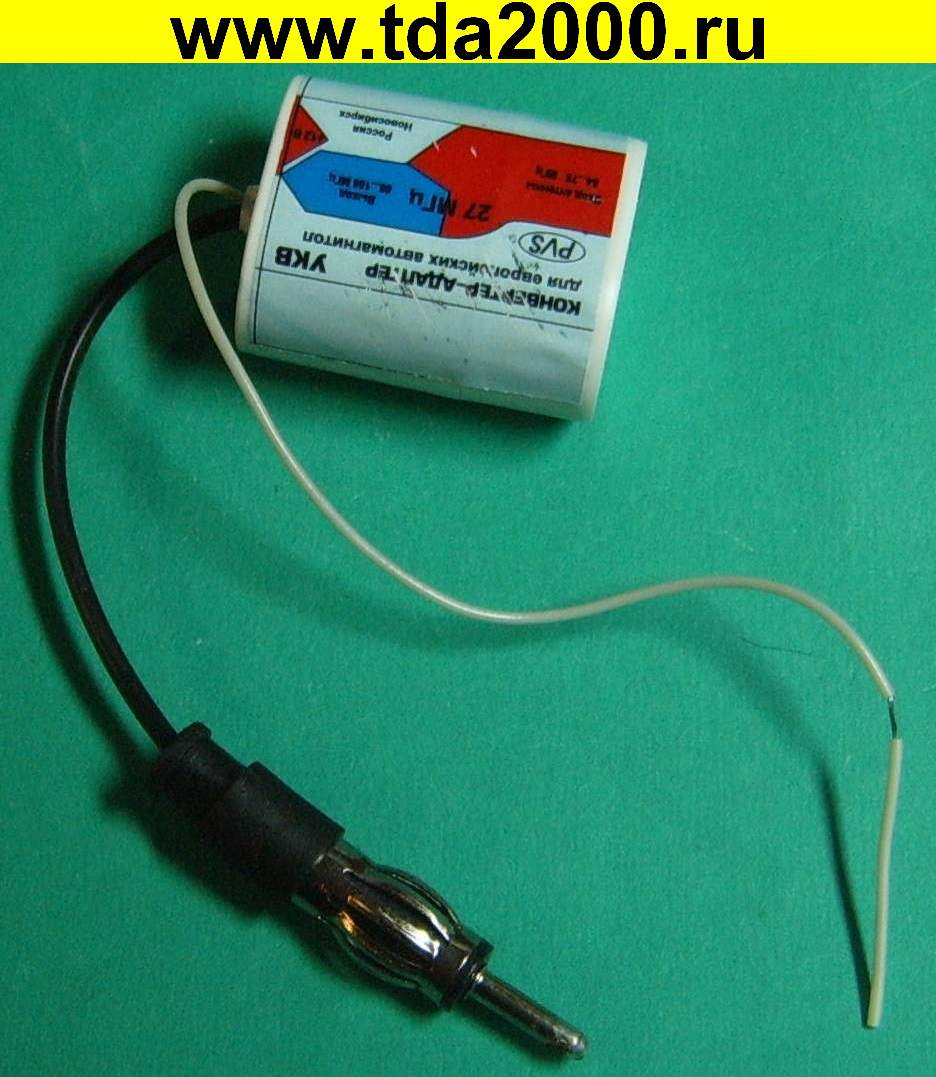

Конвертер включается между антенной и радиоприемником. Для этого вставьте разъем-штырь кабеля автомобильной антенны в антенное гнездо конвертера, а разъем-штырь конвертера в антенное гнездо радиоприемника. Затем подсоедините провод питания конвертера к цепи питания автомобильного приемника +12 В. Включите радиоприемник и настройтесь на радиостанции УКВ ЧМ и FM диапазона.
