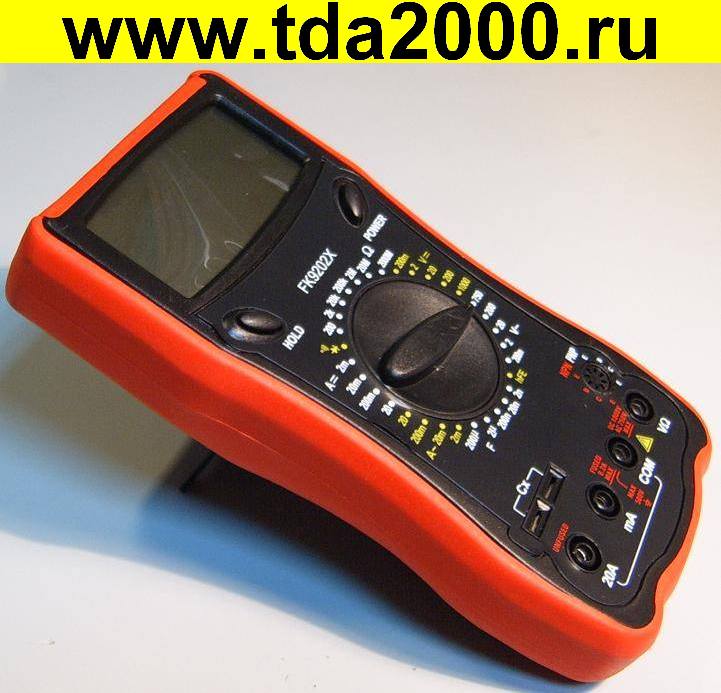

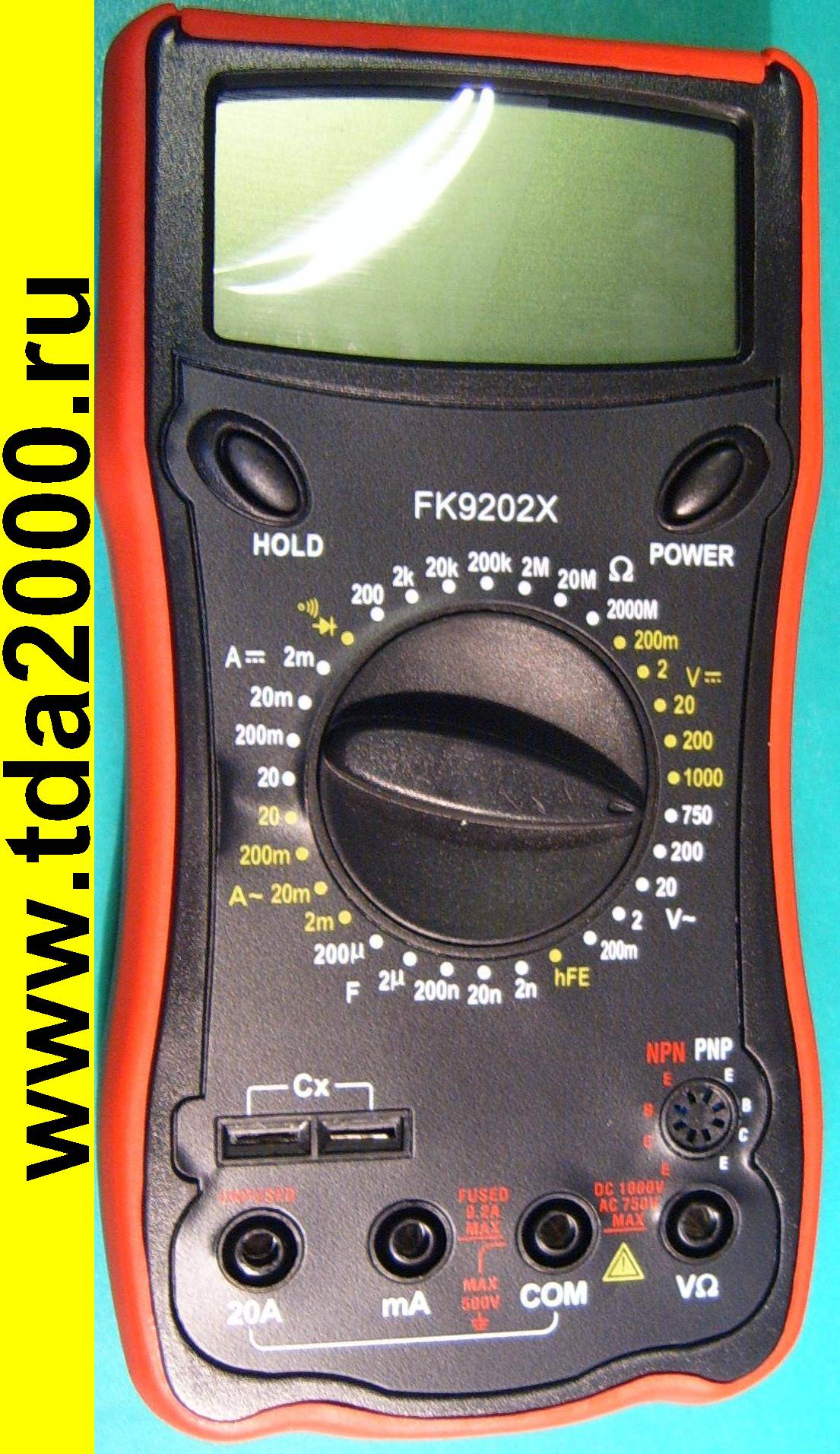

Мультиметр FK9202X

Мультиметр FK9202X
Питание 9в (крона, 6F22)
Диапазон температур -10…+50
Особенности
Измерение h21Э биполярного транзистора
Звуковая прозвонка
Удержание показаний на дисплее
Индикация перегрузки
Индикация полярности — ‘-‘ при отрицательной полярности
Индикация разряда батареи

Постоянное напряжение
Диапазон (Разрешающая способность) Точность
200мВ (0,1мВ) ± 0,8%
2В (1мВ) ±0,5%
20В (10мВ) ±0,5%
200В (100мВ) ±0,5%
1000В (1В) ±1,0%
Входное сопротивление: 10МОм
Защита от перегрузки:
диапазон 200мВ: 250В
1000В на всех других диапазонах

Переменное напряжение
Диапазон (Разрешающая способность) Точность
0,2В (0,1мВ) ± 1,2%
2В (1мВ) ±0,8%
20В (10мВ) ±0,8%
200В (100мВ) ±0,8%
750В (1В) ±1,5%
Входное сопротивление: 1 МОм на диапазонах 0,2 и 2В
Входное сопротивление: 10 МОм на остальных диапазонах
Защита от перегрузки:250В на диапазонах 0,2 и 2В
1000В на остальных диапазонах
Диапазон рабочих частот: 40Гц — 400Гц
Индикация: среднее значение (синусоидальный сигнал)

Постоянный ток
Диапазон (Разрешающая способность) Точность
2мА (1мкА) ±1,2%
20мА (10мкА) ±1,2%
200мА (100мкА) ±1,5%
20А (10мА) ±3,5%
Защита от перегрузки:
предохранитель 0,2А/250В,
вход 20А не защищен

Переменный ток
Диапазон (Разрешающая способность) Точность
20мА (10мкА) ±2,0%
200мА (100мкА) ±2,0%
20А (10мА) ±5,0%
Максимальный входной ток: 20А, не более 15 сек.
Защита от перегрузки:
вход mA — предохранитель 0,2А/250В,
вход 20А не защищен
Диапазон рабочих частот: 40Гц — 200Гц
Индикация: среднее значение (синусоидальный сигнал)

Сопротивление
Диапазон (Разрешающая способность) Точность
200 Ω (0,1 Ω) ±1,0%
2 KΩ (1 Ω) ±0,8%
20 KΩ (10 Ω)± 0,8%
200 KΩ (100 Ω) ±0,8%
2 MΩ (1 KΩ) ±0,8%
20 MΩ (10 KΩ) ±1,2%
200 MΩ (100 KΩ) не указана
2000 MΩ (1 MΩ)
Напряжение разомкнутой цепи: менее 3,0В
Защита от перегрузки:
220В эффективного значения на всех диапазонах

Емкость конденсаторов
Диапазон (Разрешающая способность) Точность
2нФ (1пФ) ±4,0%
20нФ (10пФ) ±4,0%
200нФ (100пФ) ±4,0%
2мкФ (1нФ) ±4,0%
200мкФ (100нФ) не указана
Тестовая частота 400 Гц
Защита от перегрузки 100 В

Измерение h21Э биполярного транзистора
Напряжение коллектор-эмиттер примерно 3В
ток базы примерно 10 мкА
показания на дисплее hFE 0…1000

Проверка диодов и звуковая прозвонка
Напряжение на выводах примерно 2,4В
ток примерно 1,5 мА
Звуковой сигнал сопротивление менее 70Ω
