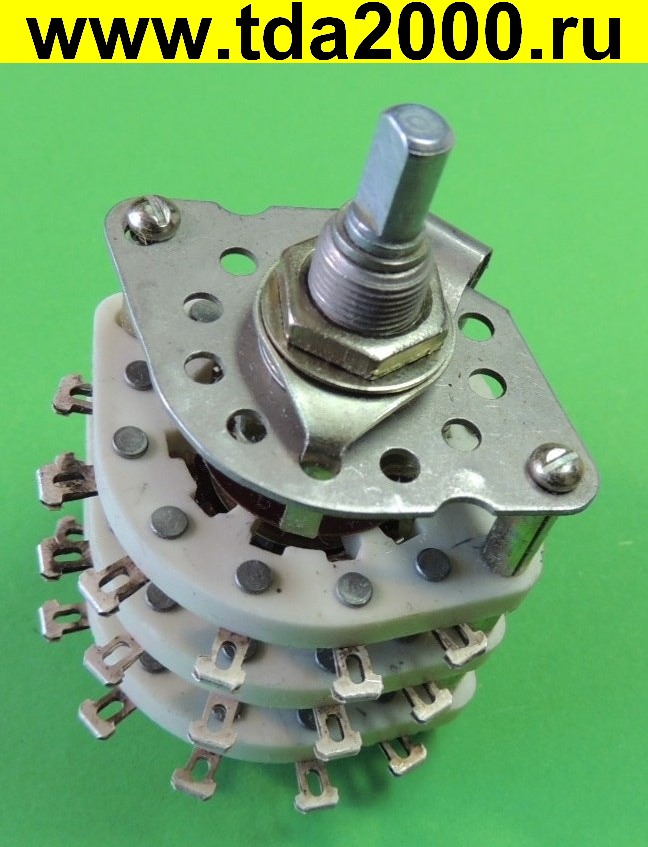

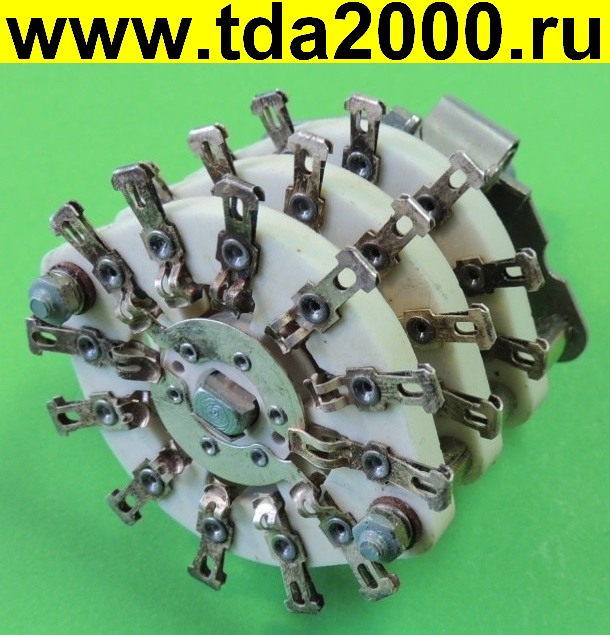

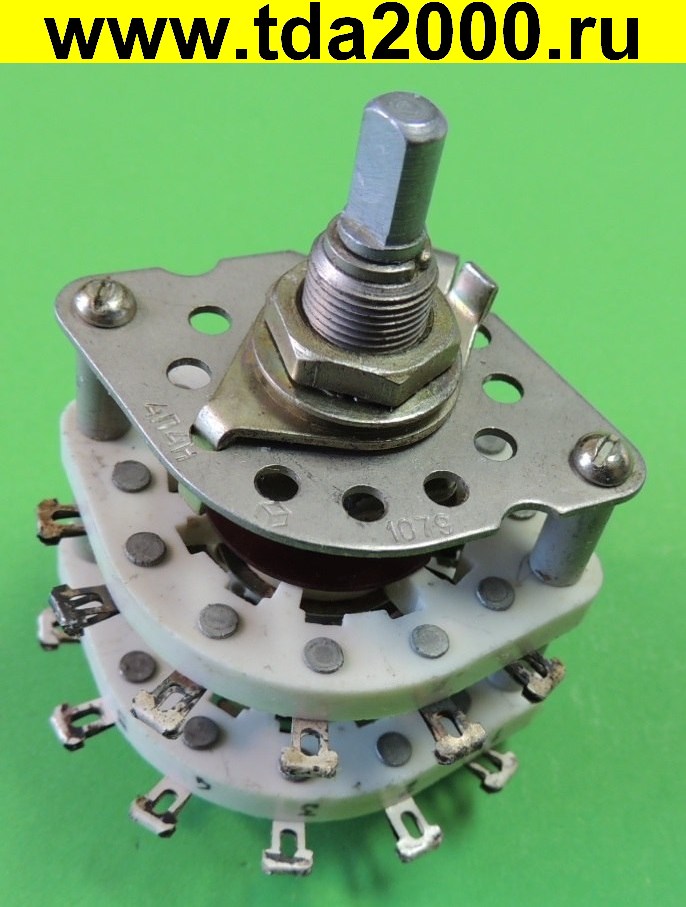

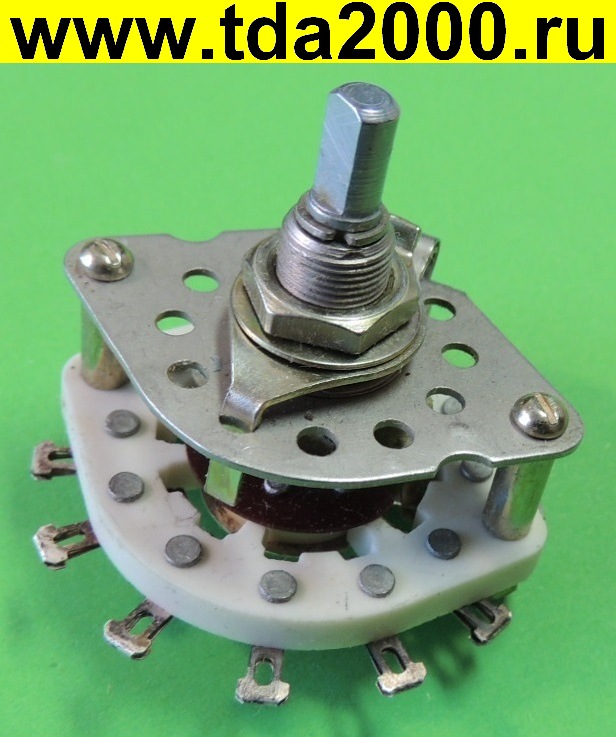

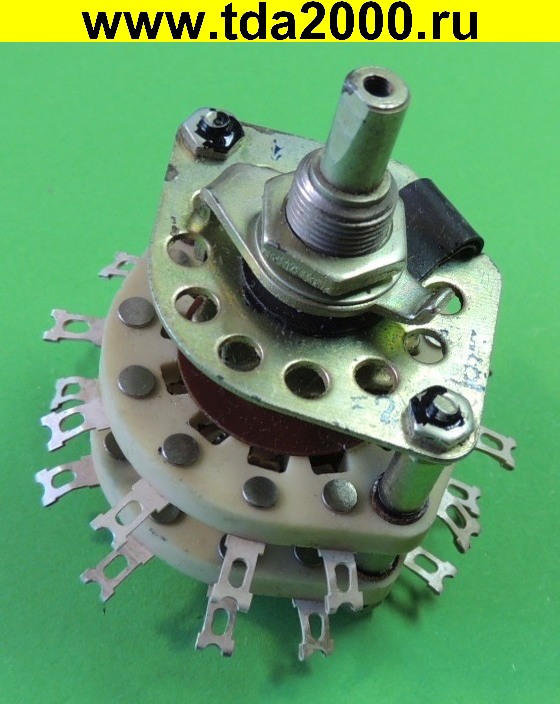

Переключатель ПГК-5П6Н (73-90г) галетный

Переключатель ПГ поворотный галетные с керамическими платами для объёмного монтажа.
Предназначен для коммутации электрических цепей постоянного тока, а также переменного тока низкой и высокой частоты.
Применяется для работы в радиоэлектронной аппаратуре специального и общепромышленного назначения.
Переключатели ПГК имеют от 1 до 4 плат и обеспечивают от 2 до 11 рабочих положений, от 1 до 16 направлений.

Для переключателя с 11-ю положениями количество положений можно изменять с 2 до 11, изменяя положение ограничителя:
для 11 положений — язычок ограничителя отогнуть или удалить
для 2-10 положений установите ограничитель в нужное положение

Конец оси вала в двух вариантах: с прямой и косой лыской.
Способ крепления: фиксация в отверстии с помощью резьбы оси и гайки переключателя.
Переключатели ПГК изготавливаются для внутреннего монтажа во всеклиматическом исполнении «В» и для умеренного и холодного климата «УХЛ».
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
— для изделий с приёмкой «1»: АГ0.360.204ТУ;
— для изделий с приёмкой «5»: УС0.360.059ТУ;
— для изделий с приёмкой «9»: УС0.360.059ТУ, СЧТУ УС0.360.026ТУ.
Гарантийный срок хранения переключателей ПГК-11П1Н — 12 лет с даты приёмки.
Минимальная наработка: — 10000 часов во всех режимах и условиях, допускаемых ТУ.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения: ПГК-11П1Н
ПГК — переключатель галетный с керамическими платами;
11П — число рабочих положений (2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 21);
1Н — число направлений (1, 2, 3, 4, 5, 6, 8, 9, 12, 16);
6 — расстояние между платами 6мм, 8мм, 11мм, 13мм, 15мм,
отсутствие цифры — наличие одной платы;
А — вариант конструктивного исполнения оси вала: А или К — ось с прямой лыской (ВС-3),
без буквы — ось с конической лыской;
Ш — наличие широкого ножевого переключающего контакта, позволяющий плавное переключение с контакта на контакт;
В — всеклиматическое исполнение.

Основные технические и эксплуатационные характеристики переключателей поворотных ПГК:
Сопротивление контакта, не более, Ом 0,02
Электрическая прочность изоляции, В 1500 Момент переключения, НхМ: от 0,39 до 1,17
Сопротивление изоляции, МОм, не менее 5000 Рабочая температура окружающей среды, °C от -60 до +85
Повышенная относительная влажность при 35°C, % 98
Гарантийный срок с даты изготовления, лет: 12
Гарантийная наработка, ч — для приемки «1» 10000 — для приемки «5» 5000
Масса, г от 61 до 145
Максимальный ток до 3А
Максимальное напряжение до 350в
Максимальная коммутируемая мощность до 70вт
Количество циклов переключения до 5000
