СА бегущая волна на NE555 + CD4017 3-4.5в

Радиоконструктор из серии Световые Автоматы

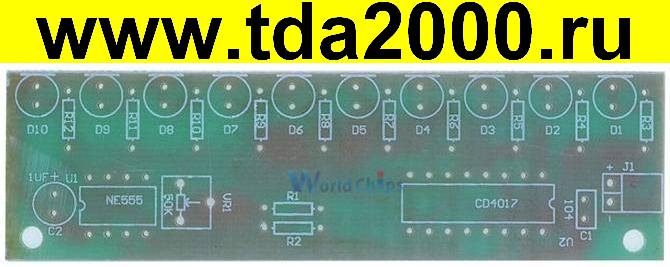

Набор в основном по контуру часового поколения и десятичной контуре контура

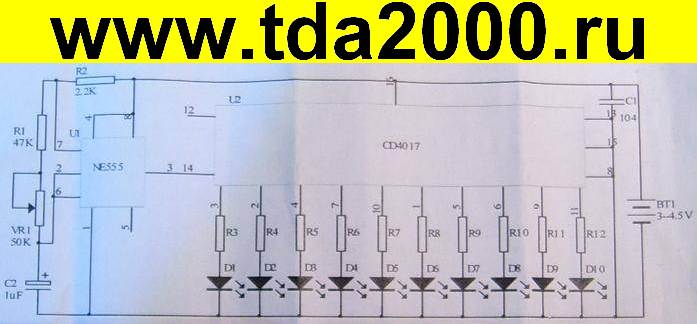

От NE555 основной самодовольный мультивибратор мощности через R2, R1, VR1 для заряда конденсатора C2, когда C2 просто запускается зарядка, u1s pin 2 является низким, так что выходной конец 3 футов был высокой мощностью на R2, R1, VR1 C2 заряжает до 2/3 напряжения питания, Выходный уровень 3 футов от высокой до низкой, U1 внутренняя разрядная трубка включена, конденсатор C2 через vr1, R1, U1 Pin 7 разряда, менее 1/3 от напряжения питания до напряжения через C2, u1s уровень 3 фута от низкого до высокого уровня. С1 снова заряжается, поэтому цикл формируется колебаниями. Время зарядки составляет: 0.695 (R2 + R1 + VR1) C2 Время разрядки: 0.695 (VR1 + R1) C2, регулятор VR1 может быть контролируемой частотой выходного осциллятора, u1 осцилляционный сигнал постоянно применялся к U2 до Pin 14, 10 выходной терминал u2s 10 связан со светодиодом, Когда u2s 10 выходной терминал, чтобы произвести высокий уровень в часах сигнала под действием вращения, d1-D10 последовательно освещается, тем самым формируя плавный световой эффект.
Настройка VR1 для регулировки скорости потока светодиодных огней.
