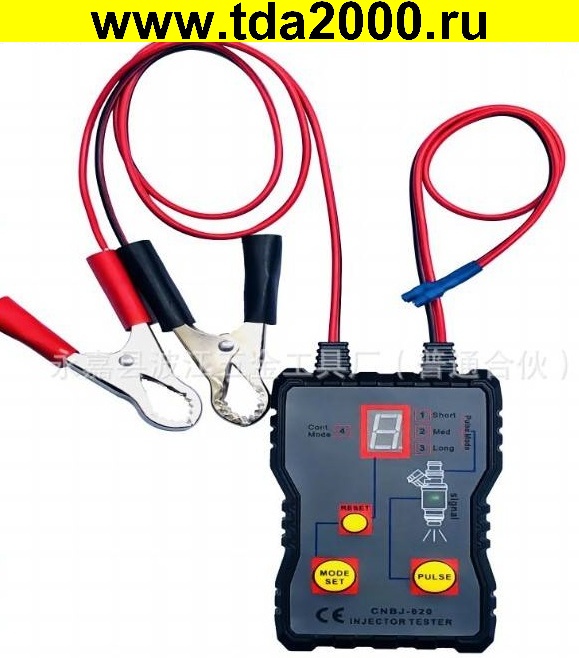

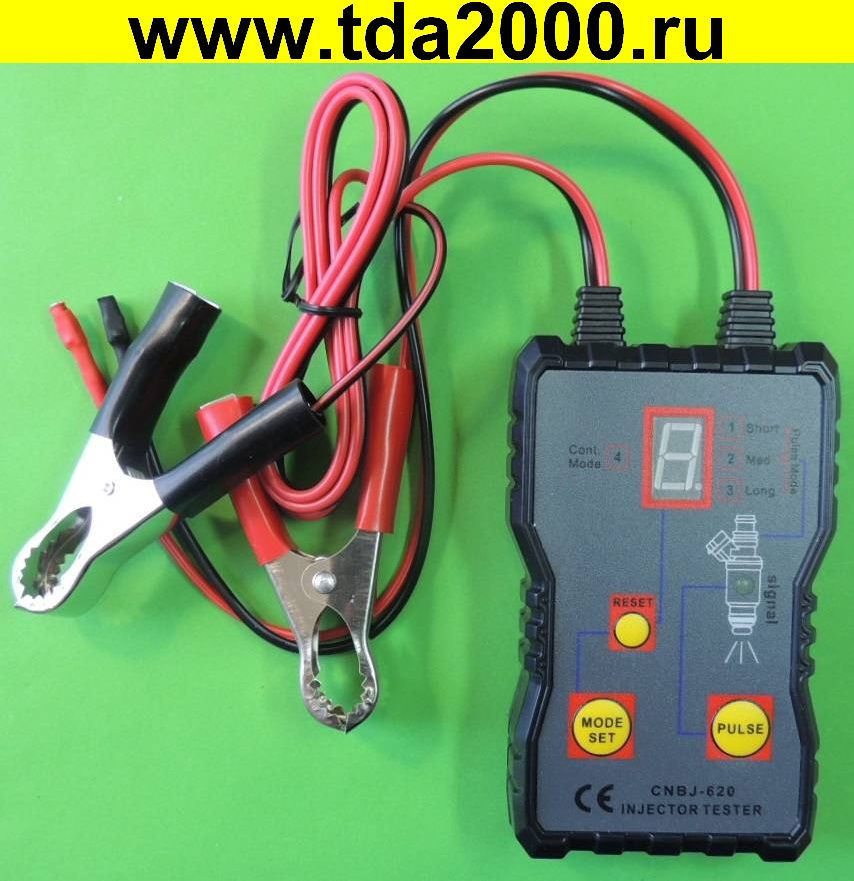

Тестер топливных форсунок

Питание от аккумулятора (12 В):

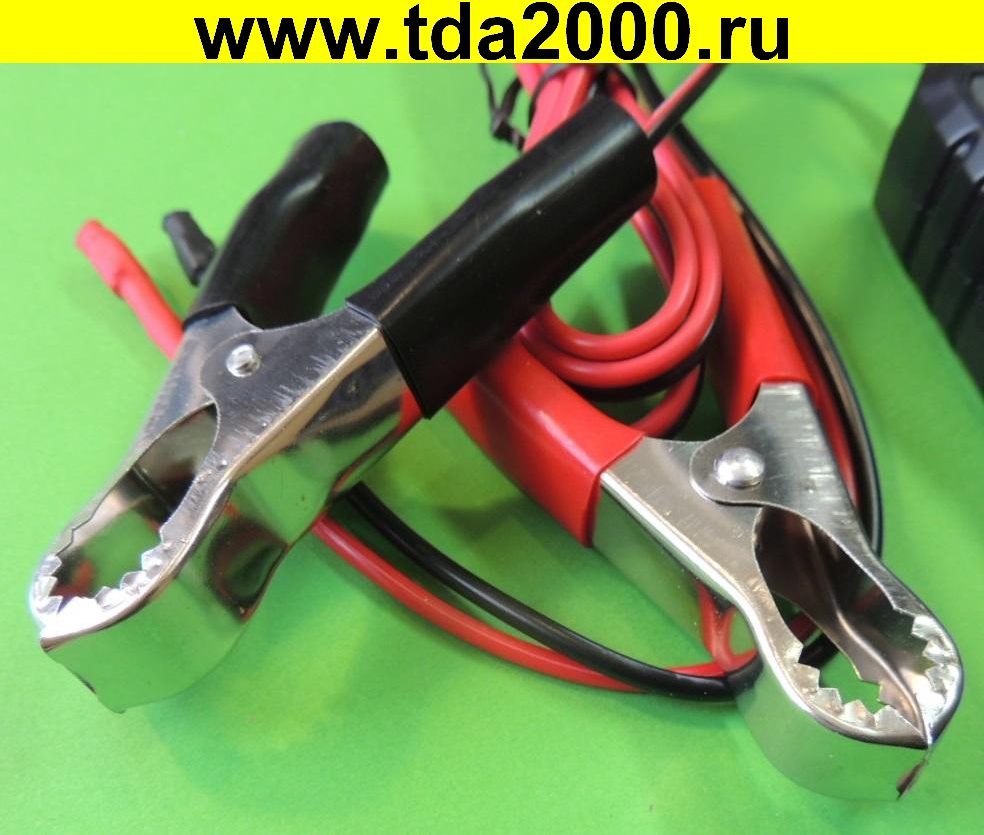

Подключаются ‘крокодилы’ к аккумулятору:
Красный — к плюсу.
Чёрный — к минусу.
Устройство получает питание и готово к работе.
Подключение форсунки:

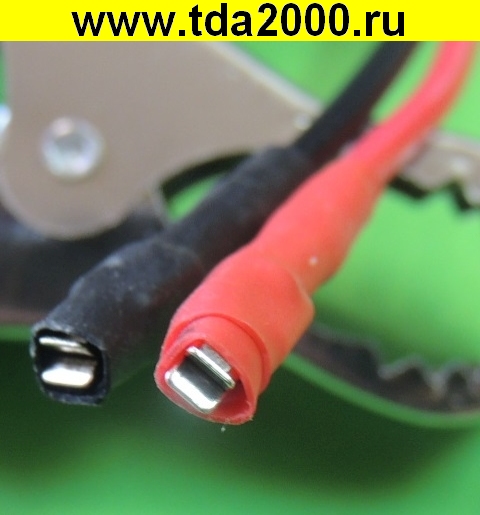

Черный и красный разъёмы подключается к форсунке.

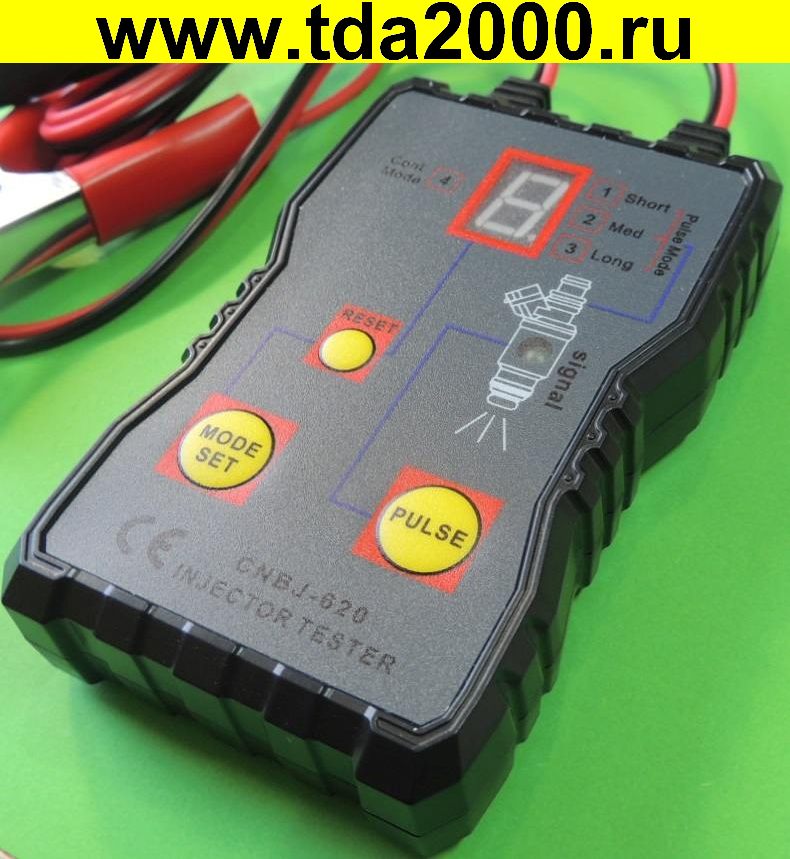

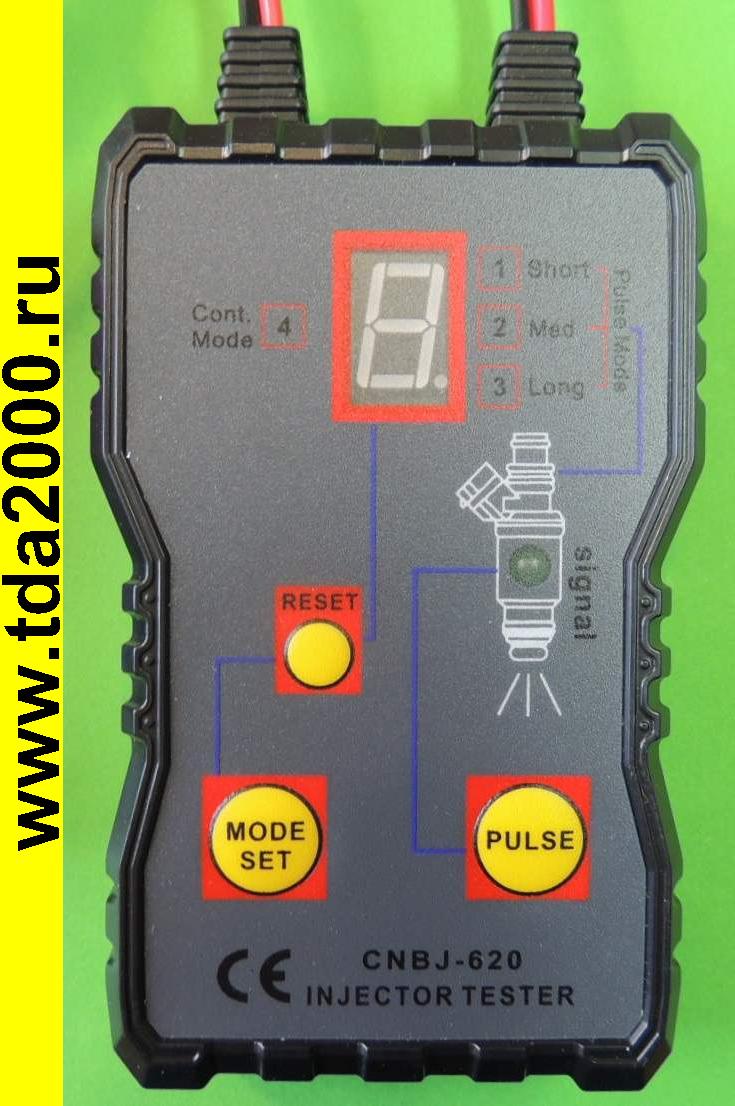

Выбор режима (кнопка MODE SET):
На экране отображается режим работы (1–4):
1 (Short) – короткий импульс (например, 1 мс).
2 (Med) – средний импульс (около 2–5 мс).
3 (Long) – длинный импульс (8–20 мс).
4 (Cont Mode) – непрерывная подача импульсов (например, 10 имп/с) до ручной остановки.
Подача импульса (кнопка PULSE):
При нажатии на эту кнопку прибор подаёт на форсунку напряжение.
Форсунка должна щелкнуть (или распылять, если подключена к топливу/стенду).
В режиме ‘4’ подаётся последовательность импульсов.
Оценка результата:
По щелчкам слышно, срабатывает ли клапан форсунки.
При тестировании с топливом или стендом можно оценить качество распыла.
