ЗЧ Предварительный стереоусилитель высококачественный (№34)

Радиоконструктор из серии Звуковые Частоты

Краткое описание:
Радиоконструктор позволяет собрать стереофонический предварительный усилитель низкой частоты с высокими техническими характеристиками. Данный усилитель необходимо использовать с высококачественным усилителем мощности низкой частоты с входным сопротивлением не менее 50 к и чувствительностью 0,2-0,7 В. Правильно смонтированный радиоконструктор в налаживании практически не нуждается.
Технические характеристики:
Номинальное входное напряжение 0,2 В
Отношение сигнал/шум (не менее) 80 ДБ
Номинальное выходное напряжение 0,2-0,7 В
Номинальный диапазон 20-20000 Гц
Напряжение питания (двухполярное) 15 В
Коэффициент гармоник 0,03%

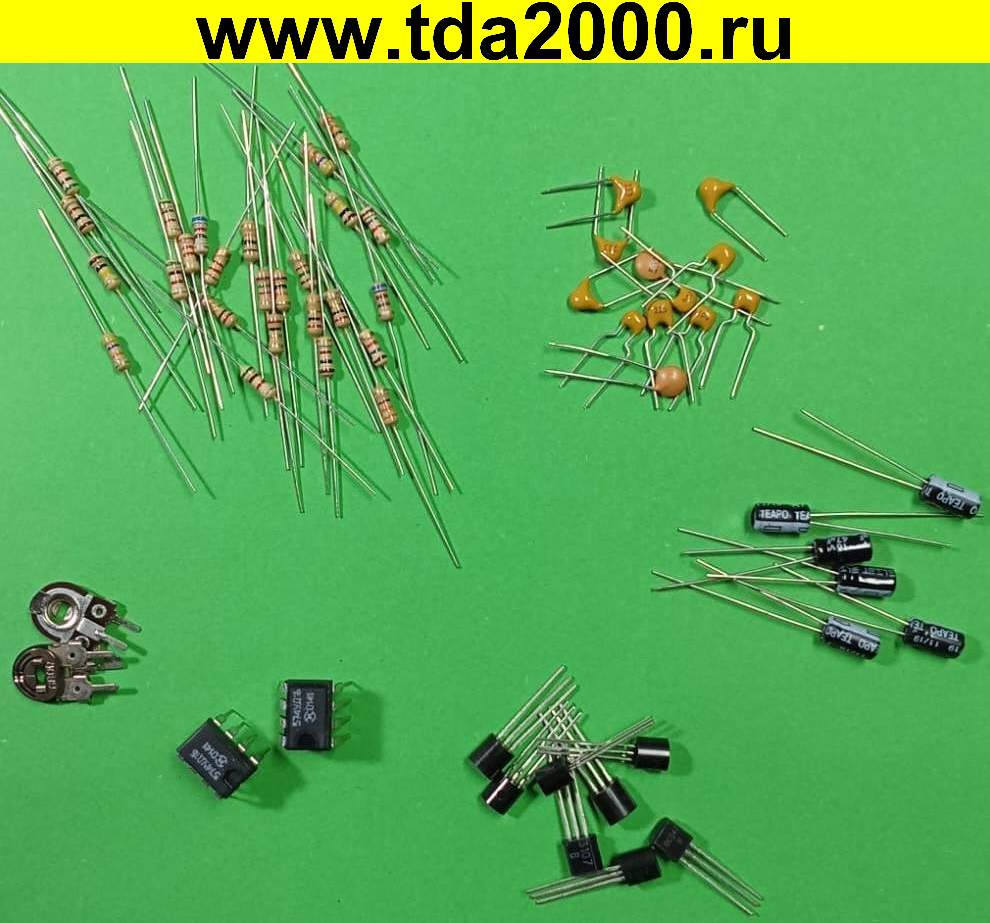

Комплектность
Конденсаторы:
C1–C1′ – 0,1 мкФ — 2 шт.
C2–C2′ – 0,1 мкФ — 2 шт.
C3–C3′ – 47 мкФ–16 В — 2 шт.
C4–C4′ – 10 мкФ–25 В — 2 шт.
C5–C5′ – 0,022 мкФ — 2 шт.
C6–C6′ – 0,022 мкФ — 2 шт.
C7–C7′ – 0,022 мкФ — 2 шт.
C8–C8′ – 1 мкФ — 2 шт.
Микросхема: КР544УД1А — 2 шт.
Транзисторы:
VT1–VT1′ — КТ3107Б(А, Б) — 2 шт.
VT2–VT2′ — КТ3102Б(В, Д) — 2 шт.
VT3–VT3′ — КТ3102Б(В, Д) — 2 шт.
VT4–VT4′ — КТ3107Б(А, Б) — 2 шт.
Печатная плата: УСТ — 1 шт.
Резисторы:
R1–R1′ — 100 кОм — 2 шт.
R2–R2′ — 1,8 кОм — 2 шт.
R3–R3′ (СП3-38) — 470–680 Ом — 2 шт.
R4–R4′ — 10 кОм — 2 шт.
R5–R5′ — 5,1 кОм — 2 шт.
R6–R6′ — 5,1 кОм — 2 шт.
R7–R7′ — 2 Ом — 2 шт.
R8–R8′ — 2 Ом — 2 шт.
R9–R9′ — 330 Ом — 2 шт.
R10–R10′ — 1,5 кОм — 2 шт.
R12–R12′ — 33 кОм — 2 шт.
R13–R13′ — 2,2 кОм — 2 шт.
R14–R14′ — 2,2 кОм — 2 шт.
R16–R16′ — 1 кОм — 2 шт.
R11–R11′ — 22 кОм (тембр ВЧ, группа Б) — 2 шт.
R15–R15′ — 22 кОм (тембр НЧ, группа Б) — 2 шт.
R17–R17′ — 100 кОм (громкость, группа В) — 1 шт.
