ЗЧ Стерео эквалайзер (№5)

Радиоконструктор из серии Звуковые Частоты

Радиоконструктор позволяет собрать на базе импортной микросхемы BA3822L пяти полосный стерео эквалайзер, предназначенный для улучшения частотных характеристик радиоаппаратуры.
Низкое однополярное питание, экономичность, малые габаритные размеры позволяют его использовать в любой звуковоспроизводящей аппаратуре.

Основные технические характеристики:
Напряжение питания (однополярное) 3-6 В
Потребляемый ток 5 мА
Входное напряжение 50 мВ
Коэффициент передачи 1
Частотный диапазон 30-20000 Гц
Коэффициент гармоник 0,1%
Отношение сигнал/шум 60 дБ
Частоты регулирования: 100 Гц, 300 Гц, 1 кГц, 3 кГц, 10 кГц
Глубина регулирования 10 дБ

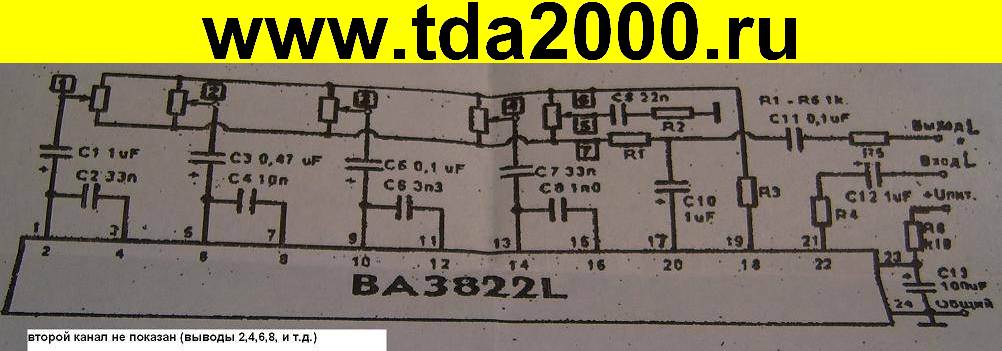

В комплекте плата, радиодетали, схема и инструкция по сборке
Переменные резисторы
47ком…100ком группа А
в комплект не входят.
