ЗЧ Стерео УНЧ 2х15 Вт (№14)

Радиоконструктор из серии Звуковые Частоты

Краткое описание:

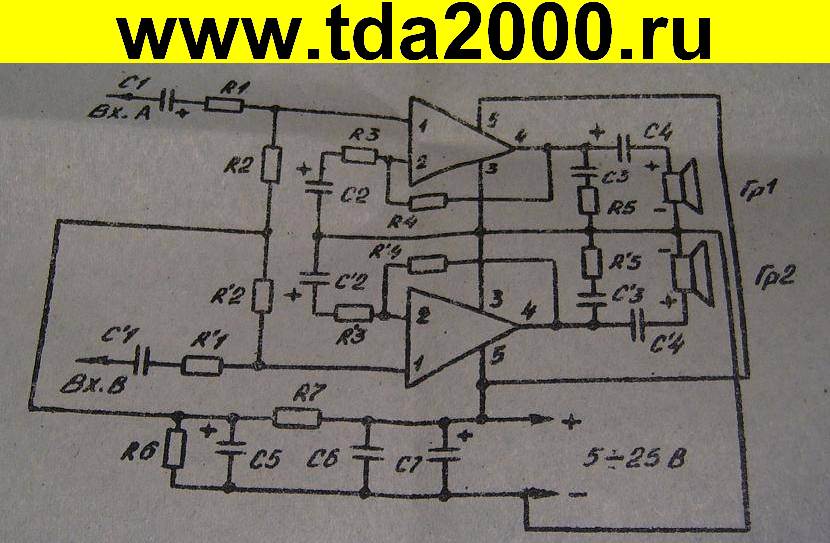

Радиоконструктор позволяет собрать стереофонический усилитель низкой частоты на 2 микросхемах К174УН19 (аналог TDA2030), предназначенный для применения в высококачественной звуковоспроизводящей аппаратуре. М/схемы устойчивы к тепловым нагрузкам и не выходят из строя при замыкании в цепи нагрузки. Крепление м/схем осуществляется на единый радиатор — теплоотвод без изоляционных прокладок.
Основные технические характеристики
Выходная мощность (макс) 2х20Вт
Диапазон воспроизводимых частот 20-30000Гц
Неравномерность частотной характеристики ±3ДБ
Входное сопротивление 150 кОм
Чувствительность 50МВ
Сопротивление нагрузки 2-4 Ом
Напряжение питания (однополярное) 5-25 В
Площадь радиатора — теплоотвода 300 кв. см
